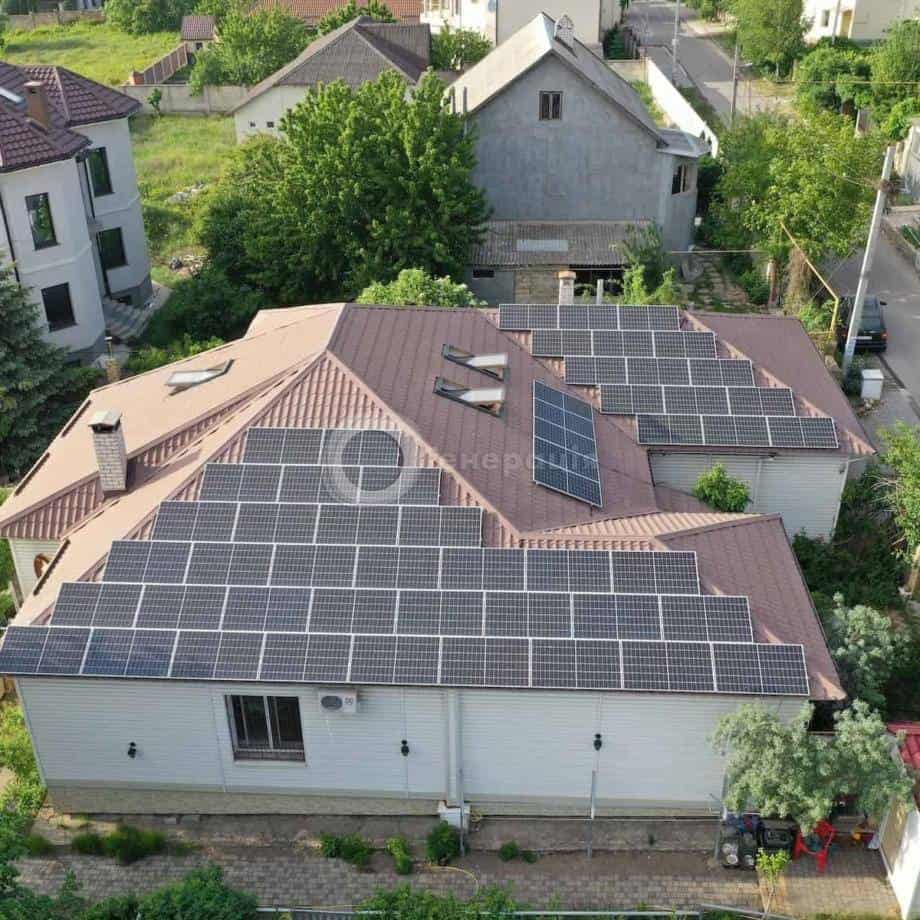

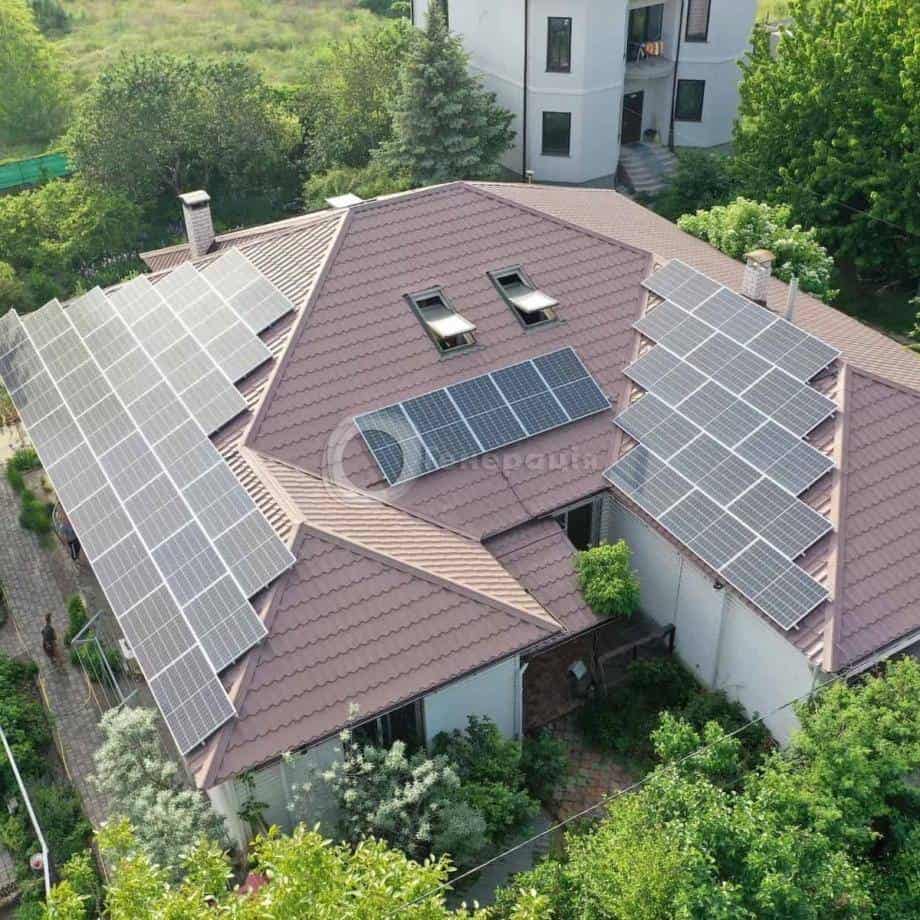

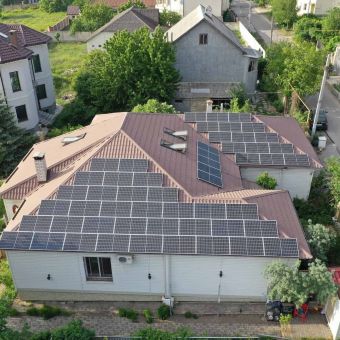

Солнечная станция 13 кВт под «зеленый» тариф, Одесса

Реализация проекта проходила в 4 этапа.
Наша команда договорилась с заказчиком о предварительном осмотре здания для оценки условий проекта.

Условия

• Крыша покрыта металлочерепицей.
• В нашем распоряжении два склона на юг общей площадью 80 м².
• Наклон крыши — 30 градусов.
• Допуск мощности домохозяйства составил 13 кВт.
• Есть все необходимые документы на землю и на дом, все в частной собственности.
• Имеется прямой договор с РЭС.
• По данным владельца, домохозяйство потребляет около 9000 кВт в год.

Мы выполнили замер площади и углу наклона крыши.
Обследовали объект риски затенение.

После оценки объекта и всех условий мы перешли к разработке проекта. Для того, чтобы панели могли получать максимальное количество солнечного света, мы выбрали два ската крыши на юг. Общая площадь поверхности составила около 80 м², на которых мы могли установить фотомодули мощностью около 15 кВт под зеленый тариф. Это идеально подходит под выбранный 13 кВт инвертор и не превышает допуск мощности объекта.

Солнечные панели для электростанции под собственные нужды мы решили установить на отдельном скате крыши.

Мы остановили свой выбор на фотомодулях (солнечные панели) компании ABi Solar 310B mono.

Стоит заметить, что данный фотомодуль имеет высокий солнечных панелей КПД — 18,94%. Такой показатель получен за счет технологии PERC и Half-cell, которые позволяют солнечным панелям поглощать больше света. Таким образом, общая мощность СЭС составила 14.88 кВт.

В качестве основного элемента сетевой станции мы выбрали немецкий инвертор REFUsol с высоким КПД — 98,4%, широким диапазоном рабочего напряжения, малошумной работой, емкой и мобильной системой мониторинга. Если коротко — эффективный, тихий и удобный в эксплуатации.

Составленное предложение мы отправили заказчику. Клиент в течение 3х дней дал положительный ответ и мы приступили к реализации проекта.

Зеленый тариф — это государственная программа, по которой украинцы могут получать прибыль за продажу электроэнергии, полученной из альтернативных источников.

Из всего процесса ввода солнечной электростанции в работу, этот этап занимает больше всего времени.

Для ускорения процесса оформления зеленого тарифа, мы берем на себя все бюрократические процессы, клиенту не приходится самостоятельно иметь дело с государственными органами.

Мы сразу получили от клиента необходимые документы для подачи заявления на подключение станции по зеленому тарифу и начали процесс оформления.

Первый день. Электрика.

Установили новый электрический щит и подключили инвертор.

Первые монтажные работы проводились в марте. Начали со снятия старого щита автоматики. Перед началом работ обесточили подачу электричества, отключили все провода, сняли щит.

Далее расчертили место под новый щит защиты и просверлили 4 отверстия под крепления. Защита по постоянному и переменному току была заранее собрана и подготовлена. После монтажа основного блока с автоматикой подсоединили к нему провода подачи электричества.

Мы предварительно выбрали место под инвертор рядом со щитом защиты. Просверлили 6 отверстий под крепления задней несущей пластины крепления инвертора, затем установили пластину. Инвертор устанавливается на пластину и крепится окончательно. Далее провели провода с инвертора к щитку защиты.

Второй день. Установка системы креплений.

На крыше установили крепления, к которым присоединяется металлопрофиль. Затем на него устанавливаются солнечные панели (фотомодули).

Работы мы начали с установки креплений на крышу дома. Предварительно сделали все отметки на крыше согласно проектным расчетам. Так как на данном объекте металлочерепица, мы остановились на одном из самых надежных креплений.

Основной уголок крепится к дереву под металлом, с помощью шурупов и клея он надежно фиксируется сверху металлочерепицы. Для герметизации сверху дополнительно наносится битумная лента, которая предотвращает протекание крыши на долгое время.

Далее установили металлопрофиль, который дополнительно соединен между собой алюминиевыми вставками без потери надежности конструкции. Стоит отметить, что вывод правильного уровня всей площади металлоконструкции влияет на внешний вид всей системы фотомодулей. Поэтому наши специалисты мастерски измеряют каждый миллиметр.

Третий день. Установка солнечных панелей.

Фотомодули закрепляются на металлопрофили. Электрические кабели проводятся от полей фотомодулей к инвертору таким образом, чтобы их не было видно.

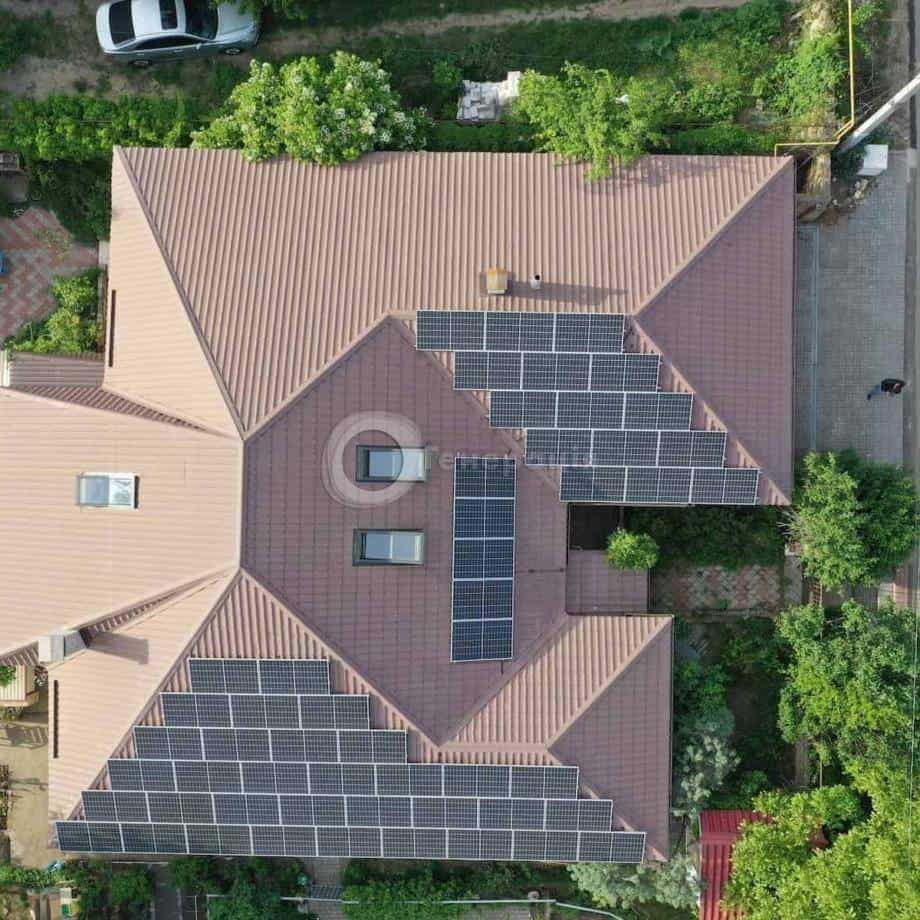

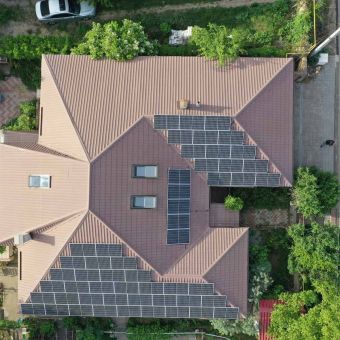

Установка происходит при использовании крайних и центральных креплений. Руководствоваться при установке фотомодулей необходимо относительно главной схемы полей фотомодулей, в данном случае у нас было 2 ската крыши на 48 фотомодулей. Таким образом сформировались три поля фотомодулей (два под зеленый тариф и один для собственного использования), соединенных последовательно.

Такое соединение предполагает связи коннекторов от + до — и так далее. Соответственно, кабели с каждого поля + и — идут дальше к инвертору и формируют так называемый стринг.

Далее последовала прокладка кабелей к стрингам инвертора. Все работы проводятся качественно и эстетично. Именно таким образом была сделана прокладка кабелей под главными углами соединение металлочерепицы.

Уровень фотомодулей дополнительно при установке приходится корректировать, так как по крыше есть неровности.

После того, как все было подключено, мы сделали пробный запуск солнечной станции.

Станция готова! Далее приезд работников энергоснабжающей компании (районного РЭС) для установки двунаправленного счетчика, настройки инвертора и рабочего запуска станции.

Следить за работой и доходностью солнечной электростанции можно даже с мобильного приложения.

Для того, чтобы понимать насколько выгодной будет такая электростанция, мы с клиентом сделали предварительные расчеты.

• Солнечных дней в году (Одесса): 250-300.
• Мощность станции: 13 кВт.
• Цена электроэнергии по зеленому тарифу 0.18 € / кВт·ч.

Посчитав, получаем потенциальный заработок около 70 000 грн в год.

При таких условиях станция окупит себя примерно за 5 лет и будет приносить чистую прибыль еще минимум 20 лет.

Для удобства мы создали онлайн калькулятор солнечной электростанции, который поможет вам рассчитать сколько вы сможете зарабатывать, если установите солнечную электростанцию ​​для своего дома или бизнеса.
